返回主站|会员中心|保存桌面|手机浏览
普通会员

骏鸿塑胶贸易有限公司

通用塑胶原料 光学扩散PC 导热塑胶 光学塑胶原料 德国进口热...

新闻中心
产品分类
联系方式
  • 联系人：彭生
  • 电话：0769-87700232
  • 邮件：pengshier@sina.com
  • 传真：0769-87700231
站内搜索

荣誉资质
友情链接
  • 暂无链接
首页 > 供应产品 > TOPAS® 5013LS-01 的特点
TOPAS® 5013LS-01 的特点
浏览： 2832
规格1： 规格1未填写
规格2： 规格1未填写
规格3： 规格1未填写
单价： 面议
最小起订量： 25 KG
供货总量： 5000 KG
发货期限： 自买家付款之日起 3 天内发货
有效期至： 2014-05-10 [已过期]
最后更新： 2013-05-27 20:44
详细信息
  TOPAS® 5013LS-01 的特点




TOPAS® 5013LS-01 的优点
良好的光学特性

极低的双折射（低光弹性系数）

高阿贝数： 56

高透光率： 91% (ISO13468-1)

高流动性

可进行超精密光学透镜和光学部件的成型
   具有良好的透镜转录性（对表面精度有很高要求）
　
   可在低注射压力和过程温度下进行透镜成型
　
   可实现主流道和分流道的小径化
　


TOPAS® 5013LS-01 的低双折射性
光学透镜的双折射的比较

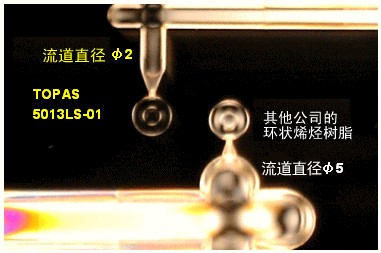

由摄像镜头（φ3.5）所产生的双折射的比较
与 Φ5 流道的其他公司的环状烯烃树脂相比，TOPAS® 5013LS-01 在 Φ2 的小直径流道中也显示出极低的双折射。


TOPAS® 5013LS-01 的成型加工性（流动性：竞争材料比较）

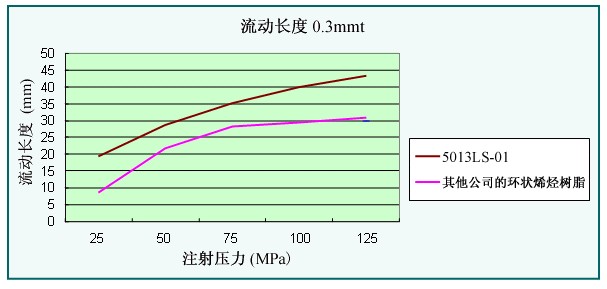

TOPAS® 5013LS-01 在薄壁流动性方面优于竞争材料。

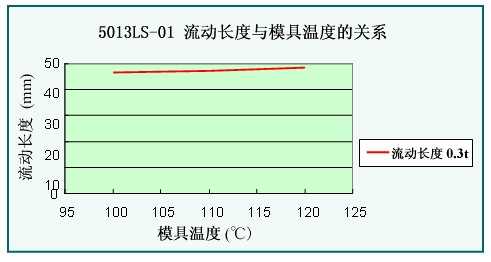

TOPAS® 5013LS-01在较低的模具温度下也具有良好的流动性。


TOPAS® 5013LS-01 的基本物性
  材料特性
测量方法
单位
TOPAS® 5013LS-01
  全透光率（2mmt）
ISO13468-1
％
91.2
  折射率
ISO489
－
1.533
  黄度指数（2mmt）
－
－
1.3
  雾度（2mmt）
－
％
0.3
  玻璃转化点
ISO11375-2
℃
128
  拉伸强度
ISO527
MPa
45
  断裂伸度
ISO527
％
2.0
  弯曲弹性模量
ISO527
MPa
3310
  成型收缩率
模具温度：60℃
(％)
0.4-0.7
・上述材料物性值是本公司的测量值，而非可以保证质量的规格值・

TOPAS® 5013LS-01的光学特性:折光率的温度及波长依存性

温度.
（℃）
g 线
F 线
e 线
d 线
C 线
LD 线
435.8nm
486.1nm
546.1nm
587.6nm
656.3nm
780nm
-40
1.5505
1.5453
1.5407
1.5386
1.5357
1.5323
-20
1.5488
1.5436
1.5390
1.5369
1.5340
1.5306
-10
1.5480
1.5427
1.5382
1.5360
1.5332
1.5298
0
1.5471
1.5419
1.5374
1.5352
1.5323
1.5290
10
1.5461
1.5409
1.5364
1.5341
1.5313
1.5280
25
1.5451
1.5399
1.5354
1.5332
1.5304
1.5270
40
1.5439
1.5386
1.5342
1.5318
1.5290
1.5258
60
1.5423
1.5369
1.5325
1.5301
1.5274
1.5241
80
1.5403
1.5350
1.5306
1.5283
1.5255
1.5222
注意事项） -40~10℃以及0℃的数值是估计值.
